Boordlicht alarm Module
Professionele boordlichtbewaking voor 24 V DC installaties
De Horstman Installatietechniek Boordlicht Alarmmodule is een compact en modulair bewakingssysteem voor het continu monitoren van boord- en navigatieverlichting op 24 V DC. De module wordt tussen de voeding en het boordlicht geplaatst en controleert continu of de lamp daadwerkelijk correct functioneert. Bij een defecte lamp, onderbroken bekabeling of uitgevallen zekering wordt direct een alarmsignaal gegenereerd.
Een onderscheidend kenmerk van de Horstman Boordlicht Alarmmodule is de ondersteuning van zowel conventionele gloeilampen als moderne LED-boordverlichting binnen één en hetzelfde systeem. Hierdoor is geen aparte uitvoering of aanvullende elektronica nodig, waardoor dezelfde module geschikt is voor zowel nieuwbouw als de modernisering van bestaande schepen.
De alarmuitgang kan eenvoudig worden aangesloten op een PLC, HMI, alarmsysteem of externe indicatielamp en is beschikbaar als een positief of negatief schakelsignaal. Daarnaast beschikt iedere module over geïntegreerde OK- en Alarm-leds, zodat de status van het bewaakte boordlicht direct zichtbaar is.
Dankzij de modulaire opbouw kan iedere lamp afzonderlijk worden bewaakt en is het systeem eenvoudig per kanaal uit te breiden. De robuuste DIN-railconstructie en hoogwaardige aansluitingen maken de Horstman Boordlicht Alarmmodule tot een betrouwbare oplossing voor binnenvaartschepen, werkboten, jachten en andere professionele maritieme toepassingen, waar veiligheid en bedrijfszekerheid voorop staan.
Boordlicht Alarmmodule PCB 24 V DC
De Boordlicht Alarmmodule PCB is een door onszelf ontworpen bewakingsmodule voor conventionele gloeilamp- en ledboordverlichting op 24 V DC. De module controleert per boordlicht of de verlichting daadwerkelijk correct functioneert en geeft direct een alarmindicatie bij een defecte lamp, onderbroken aansluiting of uitgeschakelde zekering.

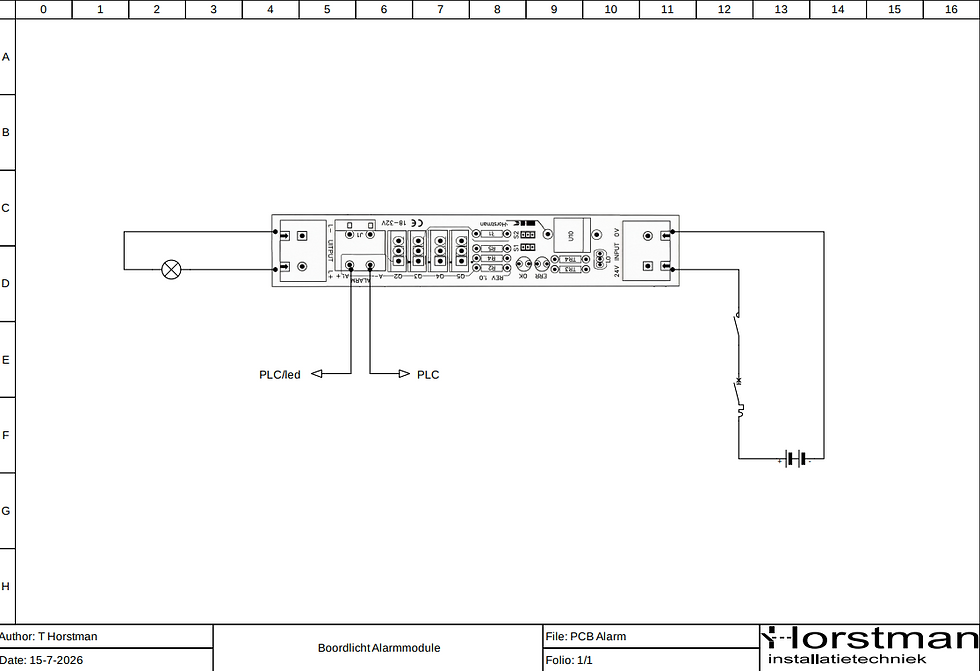

De module wordt tussen de plus- en minaansluiting van de voeding en het boordlicht geplaatst. Wanneer het boordlicht is ingeschakeld maar bijvoorbeeld de zekering is uitgevallen, detecteert het systeem dat de lamp niet werkt en wordt het alarmsignaal geactiveerd.
De alarmuitgang kan als plus- of min-signaal worden gebruikt en is instelbaar als NO of NC. Hierdoor kan de module eenvoudig worden aangesloten op onder andere een PLC, alarmsysteem, HMI of indicatiepaneel. De positieve alarmuitgang is tevens geschikt voor het rechtstreeks aansturen van een paneellamp.
Op iedere PCB bevinden zich afzonderlijke status-leds voor:
- OK-status: het boordlicht functioneert correct.
- Alarmstatus: het boordlicht is defect of krijgt geen correcte voeding.
Het systeem is volledig modulair opgebouwd. Voor ieder boordlicht wordt één afzonderlijke PCB-module gebruikt. De modules kunnen per stuk worden toegevoegd, waardoor uitvoeringen met één of meerdere bewaakte boordlichten eenvoudig kunnen worden samengesteld.
